如何选择合适的石英砂粒度进行喷砂除锈？

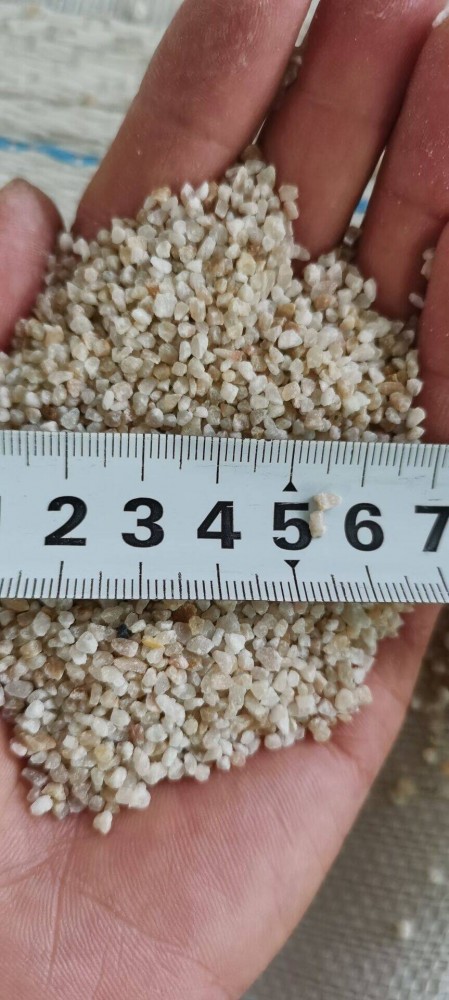

石英砂粒度选择规范

‌一、核心选择依据‌

1. ‌喷枪口径匹配原则‌

   • ≤8mm喷枪：优先选择1-2mm石英砂（对应10-20目），确保砂流均匀且不堵塞枪头47；
   • 10-12mm喷枪：适配2-4mm粗砂（对应8-16目），适合大面积快速除锈47；
   • 增压型喷砂机：可选用0.5-1.2mm细砂（20-40目），提升表面处理精度38。

2. ‌锈层厚度分级适配‌

   • 厚重锈层（＞100μm）：使用0.8-1.2mm石英砂（16-32目），冲击力强且剥离效率＞90%37；
   • 轻度锈蚀（＜50μm）：选用0.2-0.5mm细砂（40-80目），避免基材过度损伤35。

3. ‌材料敏感性与精度需求‌

   • 碳钢/铸铁：采用粗砂（0.5-1.2mm），优先保证除锈效率5；
   • 不锈钢/铝合金：推荐30-50目石英砂（0.3-0.6mm），减少表面划痕风险57；
   • 精密零件：选择球形石英砂（80-120目），表面粗糙度可控制在Ra 6.3-12.5μm57。

‌二、典型场景配置方案‌

‌三、关键质量控制指标‌

1. ‌物理特性要求‌

   • 硬度≥莫氏7级，二氧化硅含量＞99%，确保冲击力与耐磨性37；
   • 颗粒均匀性偏差≤5%，超细粉（＜140目）含量＜5%，避免堵枪和粉尘污染38。

2. ‌环保与安全规范‌

   • 优先选用水洗分级砂，含泥率＜1%，降低喷嘴磨损率3；
   • 作业时需配置除尘设备，粉尘浓度控制≤5mg/m³，防范硅肺病风险58。

‌四、操作优化建议‌

• 初次使用前需过筛（推荐网孔分级筛），剔除＞4mm或＜0.1mm的异常颗粒38；
• 混合使用不同粒度砂时（如1-2mm+2-4mm组合），需控制混合比例偏差＜10%7；
• 高压设备（＞0.7MPa）应选用高纯度石英砂，降低破碎率至＜15%37。

通过精准匹配粒度与工艺参数，石英砂喷砂除锈可兼顾效率与表面质量，同时降低设备损耗与作业成本
