石英砂在喷砂除锈中的应用
一、核心技术优势
-
高硬度与高效除锈
-
石英砂莫氏硬度达7级，颗粒锋利，可在高压气流（0.4-0.7MPa）下快速剥离金属表面锈层、旧涂层及污物，表面粗糙度均匀（Ra 12.5-50μm），显著提升后续涂装附着力34。
-
相比化学除锈，石英砂喷砂无有害废液废气，环保性更优34。
-
成本效益显著
-
单价低（200-600元/吨），回收率高达85%（经磁选+酸洗处理），综合成本较钢砂、棕刚玉等降低30%-50%18。
-
天然来源广泛，无需复杂加工即可直接使用27。
-
多场景适配性
-
适用于碳钢、不锈钢、铝合金等多种金属材质，覆盖船舶制造、桥梁维护、汽车零部件修复等领域34。
二、典型应用场景对比
|
应用领域
|
石英砂配置
|
性能指标
|
|
重型工业设备除锈
|

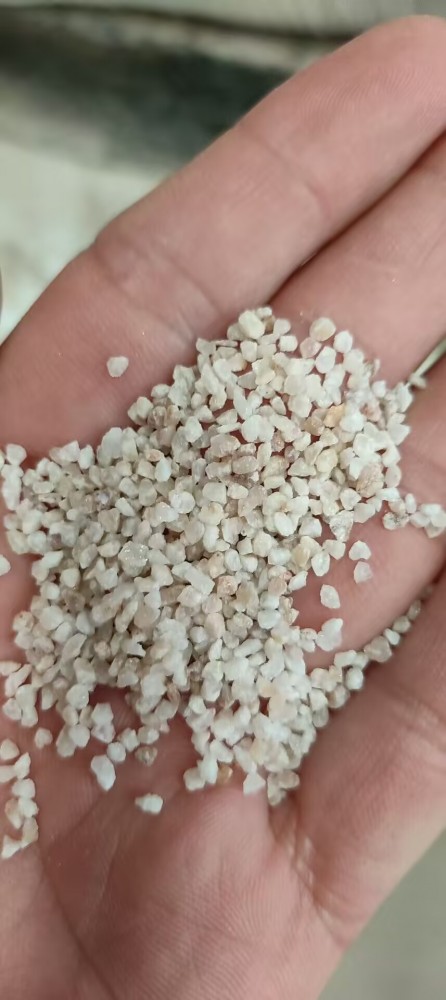

粗颗粒（0.5-1.2mm）
|
锈层剥离效率＞90%，表面粗糙度Ra 25-50μm37
|
|
精密零件表面处理
|

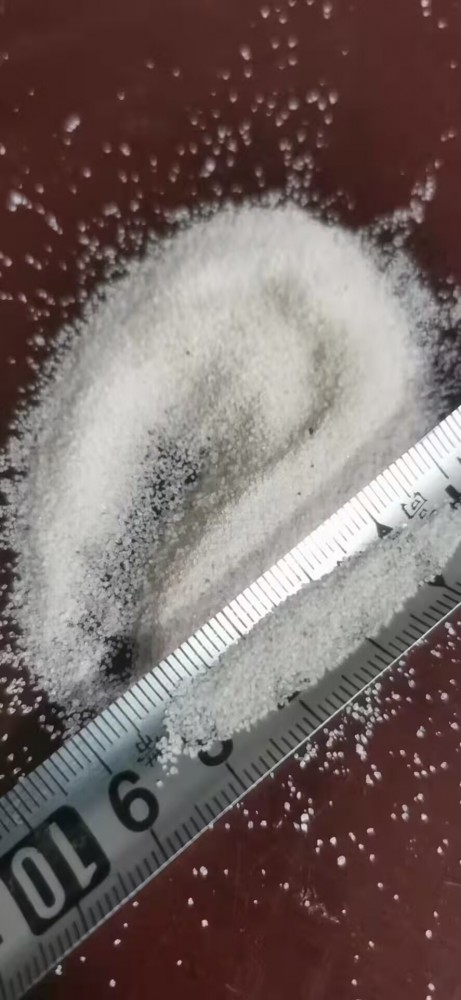

细颗粒（80-120目）
|
光洁度Ra 6.3-12.5μm，避免基材损伤78
|
|
船舶甲板除锈
|
高压水喷砂（石英砂+钝化剂溶液）
|
效率提升40%，防二次锈蚀＞72小时58
|
三、喷砂工艺选择与优化
-
工艺类型对比
-
干法喷砂：效率高但粉尘大，需配备除尘设备（粉尘浓度降低80%）58；
-
湿法喷砂：添加防锈剂（如1%-15%磷酸三钠）抑制返锈，但需控制含水率＜5%58；
-
无尘喷砂：封闭循环系统减少粉尘逸散，适用于室内精密作业58。
-
参数优化
-
气压范围：0.4-0.7MPa（过高会导致砂粒碎裂，过低影响冲击力）27；
-
喷射角度：45°-75°（垂直角度过大易损伤基材）7；
-
粒度匹配：厚重锈层选用0.8-1.2mm粗砂，轻度锈蚀用0.2-0.5mm细砂37。
四、操作注意事项
-
安全与环保措施
-
操作人员需穿戴防护装备（防尘面罩、护目镜），避免硅肺病风险8；
-
废砂需集中处理：磁选回收金属碎屑+酸洗（盐酸浓度10%-15%）去污后可循环使用8。
-
设备维护
-
定期清理喷枪堵塞（频率每班次1-2次），检查砂管磨损（寿命约300-500小时）8；
-
砂罐需防潮密封，避免结块（湿度＞60%时损耗增加20%）8。
-
砂料质量控制
-
拒绝使用河沙替代（Fe₂O₃含量＞0.5%，硬度不足）7；
-
检测硅含量（≥99%）及粒度均匀性（偏差≤5%）78。
石英砂凭借其高性价比、工艺适配性和环保特性，成为喷砂除锈领域的核心材料，通过参数优化与规范操作可显著提升处理效率及安全性
